Устройство и работа растрового электронного микроскопа

Растровый электронный микроскоп (РЭМ), как и традиционный микроскоп, имеет линзовую систе­му, но функция этой системы состоит в том, чтобы получить пучок электронов предельно малого се­чения (зонд), обеспечивающий достаточно большую ин­тенсивность ответного сигнала от участка объекта, на который попадает этот пучок.

Электронный пучок формируется в электронной пушке (рис.21). Между катодом и анодом создаётся высокое напряжение (100-200 кВ) и электроны начинают вырываться с разогретой поверхности катода. Под действием высокого напряжения электроны разгоняются и проходят через анодную сетку. Далее пучок электронов проходит через систему электронных линз. Электронные линзы представляют собой индукционные катушки которые фокусируют и отклоняют поток электронов (зонд).

Рис. 21. Принципиальная схема электронной пушки

После взаимодействия потока электронов с образцом возникаю вторичные (ВЭ) и упруго отражённые электроны (ОЭ), Оже-электроны, рентгеновское излучение. Для РЭМ представляют интерес ВЭ и ОЭ, они регистрируются коллектором электронов (рис. 22). От того же генератора развертки луча (или генера­тора сканирования, смотри рис.23) работает катодно-лучевая (телевизионная) трубка, яркость электронного луча этой трубки модулируется сигналом от коллектора электронов, подаваемого через усилитель видеосигнала[8].

Рис. 22. Устройство для регистра­ции вторичных и отраженных элект­ронов:

1—сетка; 2—сцинтиллятор; 3— светопровод ; 4— фотокатод или фо­тоэлектронный умножитель; 5—изо­лятор; 6 — металлический стакан;

А—пучок падающих (первичных) электронов; Б — поверхность объ­екта; В — коллектор

Разного рода сигналы представляют информацию об особенностях соответствующего участка объекта. Размер этого уча­стка (по порядку величины) определяется сечением зонда, который в существующих конструкциях растро­вых электронных микроскопов может достигать 10—100 Å.

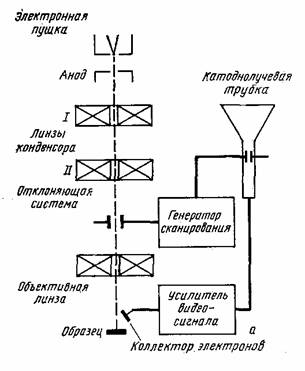

Рис. 23. Принципиальная схема растрового электронного микроскопа (а) и схема системы объектива с малым отверстием нижнего полюсного наконечника (б) 1—нижний полюсный нако­нечник; 2—объективная ди­афрагма: 3—стигматор; 4— отклоняющие катушки для сканирования

Чтобы получить информацию о микроструктуре дос­таточно большой области, которая представляла бы ха­рактерную структуру объекта, ответственную за интере­сующие нас макроскопические физические или механи­ческие свойства, зонд заставляют обегать (сканировать) заданную площадь объекта по заданной программе (движется луч по строчкам, образующим квадрат, круг и т. д.)[8].

Масштаб изображения на экране катодно-лучевой трубки оп­ределяется отношением размера сканирования на поверхности объекта и размера изображения (растра) на экране. Уменьшение размера участка сканирования при­водит к росту увеличения изображения. Предельные уве­личения в современных конструкциях РЭМ достигают 150000—200000. Разрешающая способность зависит от вида используемого сигнала и вида объекта. Наименьшие значения разрешаемого расстояния 70—100 Å при использовании эффекта эмиссии вторичных электронов. При любом виде используемого для выявления микроструктуры сигнала характерным является чрезвычайно большая глубина резкости вследствие очень малой апертуры (практически, параллельности) электронного зон­да. Глубина резкого изображения объекта оказываем всегда не меньшей, чем размер изображаемого участка в плоскости. Если линейный размер экрана около 100 мм, то при увеличении 10000 изображаемое поле объекта »10 мкм, примерно такой же будет и глубина резкого изображения объекта (»1 мкм)[1]. Устройство электронно-оптической части и камеры объекта РЭМ типа «Стереоскан» показаны на рис. 23 б.
