Устройство простых и сложных колонн
Научная литература / Атмосферная перегонка нефти / Устройство простых и сложных колонн
Страница 1

Для осуществления процесса перегонки используют ректификационные колонны. Различают колонны простые, для разделения сырья на два компонента (дистиллят и кубовый остаток) и сложные. В среднюю часть простой колонны вводится разделяемое сырьё, нагретое до необходимой температуры, в виде паров, жидкости или их смеси. Зона, в которую вводят сырье, называется эвопарационной, т.к. в ней происходит однократное испарение. Через каждую тарелку проходит четыре потока:

1. Жидкость – флегма, стекающая с верхней тарелки

2. Пары, поступающие с ниже лежащей тарелки

3. Жидкость – флегма, уходящая на ниже лежащую тарелку

4. Пары, поднимающиеся на выше лежащую тарелку

Жидкость с верхней тарелки стекает на ниже лежащую тарелку, поступает в зону относительно высокой температуры и из неё испаряется часть низкокипящего компонента. С другой стороны, контактирующий на ней пар с ниже лежащей тарелки несколько охлаждается и из него конденсируется высоко кипящий компонент. Парциальный состав паров и жидкости по высоте колонны непрерывно изменяется. Часть расположенная выше ввода сырья называется концентрационной, а ниже – отгонной. С верха концентрационной зоны выводят готовый продукт в виде пара (ректификат), а с низа, обогащённую низко кипящим компонентом жидкость. В отгонной зоне окончательно отгоняется низко кипящий компонент. С низа колонны отбирается второй продукт ректификации – кубовый остаток. Для нормальной работы колонны необходимо непрерывное её орошение жидким продуктом, поэтому часть ректификата, после его охлаждения и конденсации в виде флегмы направляют на верхнюю тарелку колонны. С другой стороны, чтобы отогнать низко кипящий компонент необходимо в нижнюю часть колонны подавать тепло. Для этого часть остатка после подогрева подают на одну из нижних тарелок.

В случае, когда необходимо отбирать не одну, а несколько фракций с достаточно чёткими границами раздела по температурам кипения, прибегают к сложным колоннам. Она представляет собой сочетание простых колонн. Сырьё поступает в среднюю часть колонны и разделяется на паровую и жидкую часть. Жидкость стекает по тарелкам в низ колонны, а пары поднимаются вверх, причём обе части подвергаются ректификации.

a) С различных по высоте колонны тарелок отбираются боковые погоны, которые отводятся на верхнюю тарелку боковых отпарных (стриппинг колонн). Под нижнюю тарелку стриппинг колонны подаётся навстречу потоку жидкости водяной пар, с температурой чуть выше кипения данной фракции. С низа каждой секции отбирается нужная фракция. А водяной пар вместе с легкокипящим компонентом возвращается в основную колонну. Таким образом, отпарные колонны служат отгонными частями, выделенные в самостоятельные колонны. Необходимость их использования заключатся и в том, что в целевом продукте, в результате недостаточно чёткого разделения, могут находиться более легкокипящие фракции, т.е. происходит наложение фракции. Это значит, например, что в отбираемой фракции может находиться некоторое количество другой фракции. Поэтому без дополнительной ректификации качество не будет соответствовать заданным нормам.

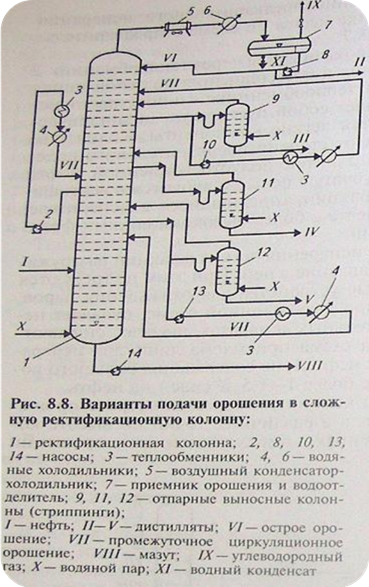

На рис. 1 показана схема работы сложной ректификационной колонны с отпарными секциями.

Рис. 1

Обычно наверх атмосферной колонны в качестве острого орошения подают верхний дистиллят, а в различные точки по высоте колонны – несколько промежуточных циркуляционных орошений. Для осуществления циркуляционного орошения часть флегмы забирается с тарелки, проходит через теплообменник, отдаёт своё тепло, и охладившись до заданной температуры, поступает на тарелку выше той, с которой забиралась флегма на охлаждение. При этом поддерживается определённый температурный режим на тарелке отбора флегмы, и создаются условия, необходимые для поддержания потока флегмы на нижележащих тарелках. Циркуляционных орошений может быть вплоть до трёх.

Промежуточное орошение чаще всего отводят с одной из тарелок, расположенных непосредственно ниже точки вывода бокового дистиллята (погона) в выносную отпарную колонну. По другому варианту в качестве промежуточного орошения используют сам боковой погон, который после охлаждения возвращают в колонну выше или ниже точки ввода в неё паров из отпарной выносной колонны.

Страницы: 1 2
