Принцип действия анализатора.
2.1.5 Газоотборник.
В его состав входят устройство фиксации трубы сжигания и водоохлаждаемая фурма, которая обеспечивает резкое охлаждение газообразных продуктов горения, что приводит к стабилизации соотношения SO2 и SO3. тем самым исключает ошибки измерения.
Кроме того, в газоотборнике установлен фильтр грубой очистки, заполненный кварцем. Применение ваты в этом фильтре недопустимо из-за возможности её возгорания и заметного поглощения сернистого газа при повышенных температурах.

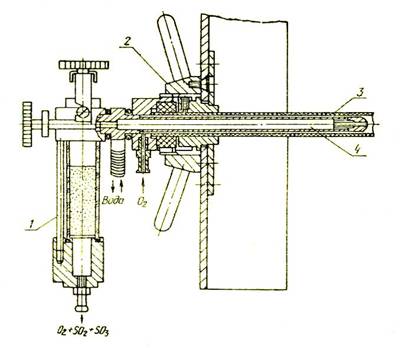

Рис.11. Газоотборник.
1-фильтр; 2-зажимное устройство; 3-труба сжигания; 4-водоохлаждаемая фурма.
2.1.6. Фарфоровая трубка Æ 26мм предназначена для сжигания внутри её навески стали или сплава. Трубка устанавливается в печи и фиксируется в газоотборнике.
Затвор предназначен для герметизации фарфоровой трубки. Он состоит из корпуса с закреплёнными на нём кронштейном и штуцером для входа кислорода в печь, двух откидных крышек – герметизирующей и запирающей, накидной гайки с шайбой, резиновым кольцом.
2.1.7. Узел фильтра тонкой очистки конструктивно расположен на стойке датчика и выполняет следующие функции:
· Окончательную очистку продуктов сжигания от пыли. В качестве фильтрующего элемента применён ватный тампон;
· Нормирование расхода кислорода с помощью дросселя;
· Объединение основного потока кислорода и потока ²поддува² перед подачей их в поглотительный сосуд.
