Результаты эксперимента и их обсуждение

Кроме того, из анализа показателей удельного сопротивления, очевидно, что имеет значение как и природа второго (NH4Cl или ПФА) так и природа графитового наполнителя. Графит тигельный – это бисульфат углерода, представляющий собой электролитическое соединение внедрения графит. Технический углерод (сажа) представляет собой турбостатическую (неупорядоченно-слоевую) форму углерода. Электропроводимость материалов содержащих сажу на 2-3 порядка меньше, чем содержащих в таком же количестве графит тигельный.

Процессы деструкции исходных компонентов, а также пластифицирован­ных и наполненных составов исследованы с помощью термогравиметрического анализа (ТГА), табл.11. Влияние применяемых модификаторов проявляется в сле­дующем: увеличивается выход коксового остатка (КО), следовательно, уменьшается количество летучих продуктов, и максимальные скорости разложения смещаются в область низких температур (рис. 5), что свидетельствует о возможности влияния на физико-химические процессы пиролиза полимера на начальной стадии его деструкции.

Горючесть эпоксидных смол оценивалась методоми «керамической» и «огневой» трубы, и по показателю воспламеняемости - кислородному индексу.

Образцы, содержащие замедлители горения и модификаторы не горят на воздухе. В пламени спиртовки начинают вспениваться и образуют кокс. Наблюдается снижение потерь массы с 78% для композиции, не содержащей на­полнителей и модификаторов до 1 -6% для наполненных композиций. Небольшие потери массы связаны с некоторой деструкцией полимера, табл. 12.

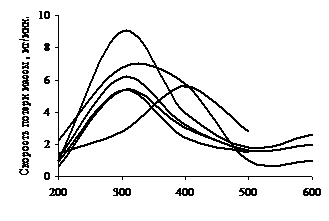

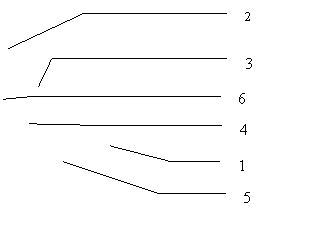

Рис.5. Зависимость скорости потери массы от температуры.

1 - ЭД-20+15ПЭПА,

2 - ЭД-20+30NH4Cl+5ГТО+30ФОМ+15ПЭПА,

3 - ЭД-20+30NH4Cl+5ГТО+30ФД+15ПЭПА,

4 - ЭД-20+30ПФА+5ГТО+30ФОМ+15ПЭПА,

5 - ЭД-20+30ПФА +5сажа+30ФОМ+15ПЭПА,

6- ЭД-20+25ПФА+5ГТ+25ФОМ+25ПЭПА.

Таблица 11

Данные ТГА эпоксидных композиций

Состав, масс. ч., на 100 масс.ч. ЭД-20	Основные стадии пиролиза		Выход коксового остатка, %, при Т, 0С
	, 0С	, %	200	300	400	500
ЭД-20+15ПЭПА			93	79	51	37
ЭД-20+30NН4Сl+ 5ГТО+30ФОМ+15ПЭПА			95	50	30	21
ЭД-20+30NН4Сl+ 5ГТО+30ФД+15ПЭПА			89	55	26	21
ЭД-20+30ПФА+ 5ГТО+30ФОМ+15ПЭПА	ТН=2000С ТК=4000С	-	97,5	79	69	64
ЭД-20+30ПФА+5 сажа+30ФОМ+15ПЭПА	ТН=2000С ТК=4000С	-	97	78,5	71	66
ЭД-20+25ПФА +5ГТ+25ФОМ+25ПЭПА			94	63	47	39
ЭД-20+25ПФА+5ГТ +25ФОМ+25ПЭПА КОКС			94	89	85	78

Copyright © 2024 - All Rights Reserved - www.chemicalnow.ru
