Экспериментальная часть

Страница 6

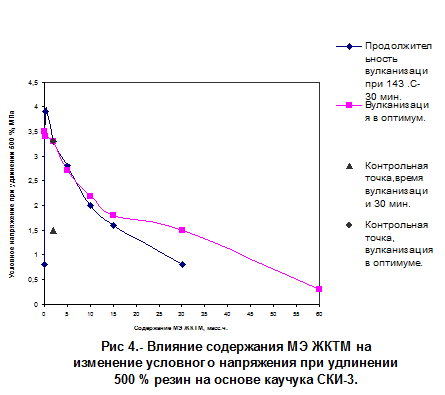

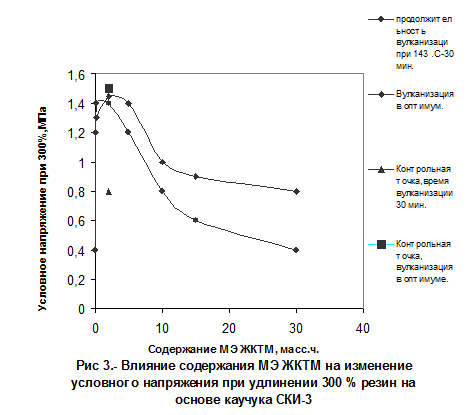

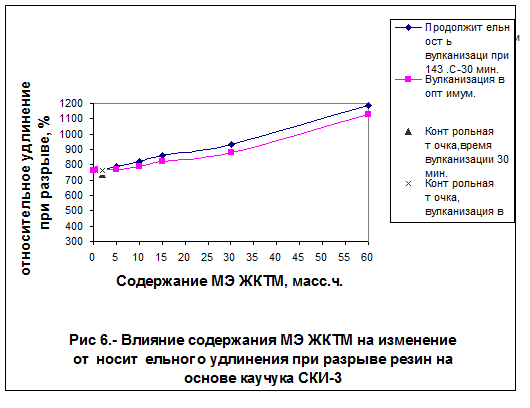

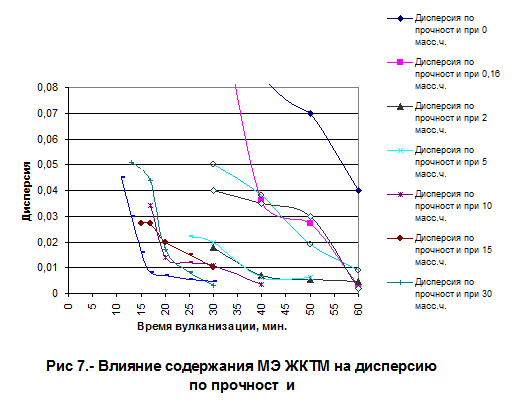

Как видно из рис. 3-7, и таблиц 12-17 с ростом содержания олеохимиката в резиновой смеси наблюдается изменение физико-механических характеристик резин: снижение условных напряжений при заданном удлинении и условной прочности при растяжении, но однородность резин растет. Такая картина имеет место как для резин, свулканизованных в оптимуме, так и для резин, свулканизованных в течение одинакового времени (30 минут при температуре 143°С), причем уровень падения изучаемых характеристик меньше для резин, свулканизованных в оптимуме.

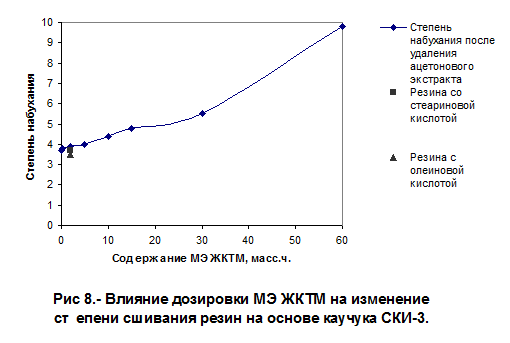

Степень сшивания резин, определяемая по величине набухания резин в толуоле, снижается с увеличением дозировки МЭЖКТМ в резине (рис. 8, табл. 18). Следует отметить, что уровень физико-механических характеристик резин с МЭЖКТМ и стеариновой и олеиновой кислотой практически одинаков, а однородность анализируемых резин выше по сравнению с контрольными резинами.

Таким образом, на основании полученных данных можно предварительно заключить, что олеохимикаты (на примере МЭЖКТМ) в резиновых смесях и вулканизатах могут выполнять функции диспергатора ингредиентов, вторичного активатора вулканизации резиновых смесей, технологической добавки и мягчителя.

Таблица 18 - Влияние содержания метилового эфира ЖКТМ на величину ацетонового экстракта и степень набухания ненаполненных резин на основе каучука СКИ-3

Режим вулканизации: температура 143°С, время 30 минут.

Показатели

Содержание метилового эфира ЖКТМ, масс.ч.

Контроль

0

0,16

2

5

10

15

30

60

Стеариновая кислота

Олеиновая кислота

Величина ацетонового экстракта, %

Экспериментальная САээ

Расчетная САэр

Отношение САЭэ/САэр

1,8

1,8

2,9

1,8

1,6

5,0

4,4

1,14

8,9

8,4

1,06

12,9

12,2

1,06

21,6

21,7

0,99

35,4

35,6

0,99

2,0

3,8

Степень набухания в толуоле после удаления ацетонового экстракта

3,7

3,8

3,9

4,0

4,4

4,8

5,5

9,8

3,7

3,5

Степень набухания до удаления ацетонового экстракта

3,6

3,6

3,7

3,8

3,9

4,0

4,1

5,9

3,7

3,4

Таким образом, исследуемые в работе олеохимикаты достаточно хорошо совмещаются с эластомерами, вступают во взаимодействие с каучуками и ингредиентами вулканизующей группы, диспергируя ингредиенты и активируя вулканизацию резиновых смесей.
Страницы: 1 2 3 4 5 6 7 8 9 10 11

Смотрите также

Обсуждение результатов эксперимента
  В эксперименте принимали участие ученики 9 классов МОУ СОШ-гимназии № 1 г. Нальчик (выборочная совокупность составляла 45 школьников). В экспериментальных классах при раскрытии темы « ...

Динамика полимерных цепей в процессах структурных и химических превращений макромолекул
Динамика полимерных цепей в растворе характеризуется совокупностью релаксационных процессов, связанных с движением (вращательным или поступательным) макромолекулы как целого или тех или ины ...

Содержание глутаминовой кислоты в камерной влаге
...
