Экспериментальная часть

Страница 3

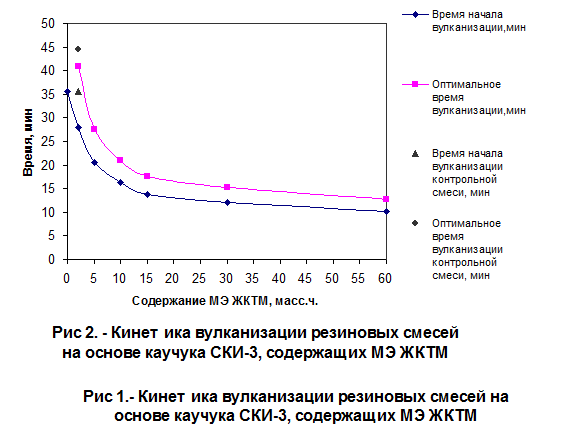

Таблица 12 - Влияние содержания метилового эфира ЖКТМ на физико-механические характеристики ненаполненных резин на основе каучука СКИ-3

Режим вулканизации: температура 143°С, время 30 минут.

Показатели

Содержание метилового эфира ЖКТМ, масс.ч.

Контроль

0

0,16

2

5

10

15

30

60

Стеариновая кислота

Олеиновая кислота

Условное напряжение при удлинении 300%, Мпа

0,4

1,4

1,2

1,2

0,8

0,4

0,4

-

0,8

0,8

Условное напряжение при удлинении 500%, Мпа

0,8

3,9

3,3

2,8

2,0

1,6

0,8

-

1,5

1,5

Условная прочность при растяжении, МПа

9,3

29,8

29,8

26,4

23,3

19,4

15,2

6,1

9,6

9,6

Удлинение при разрыве, %

930

760

770

790

820

860

930

1190

740

740

Относительное остаточное удлинение, %

3

13

8

7

8

6

4

5

2

2

Таблица 13 - Влияние содержания МЭЖКТМ на физико-механические характеристики ненаполненных резин на основе СКИ-3

Показатели

Содержание метилового эфира ЖКТМ, масс.ч.

0

0,16

Продолжительность вулканизации при 143°С

30

40

50

60

30

40

50

60

Условное напряжение при удлинении 300%, Мпа

0,4

1,2

1,2

1,2

1,4

1,3

1,2

0,8

Условное напряжение при удлинении 500%, Мпа

0,8

3,5

2,7

2,4

3,9

3,4

2,8

2,4

Условная прочность при растяжении, МПа

9,3

31,1

27,2

25,9

29,8

30,6

26,7

27,4

Удлинение при разрыве, %

930

760

780

790

760

770

780

820

Относительное остаточное удлинение, %

3

10

6

5

13

11

7

6

Дисперсия по прочности

0,693

0,077

0,075

0,044

0,126

0,037

0,027

0,003

Доверительный интервал

1,16

0,39

0,38

0,29

0,49

0,27

0,23

0,08

Страницы: 1 2 3 4 5 6 7 8

Смотрите также

Синтез 1,1-дихлор-2-метил-2-фенилциклопропана
...

Влияние сульфид-ионов на кинетику и механизм растворения золота в тиокарбамидных растворах
Известно, что в отсутствие на поверхности каталитически активных частиц золото растворяется в тиокарбамидных растворах с очень малой скоростью [1-3]. Кинетика и механизм процесса в этих усло ...

Железоуглеродистые сплавы: фазовое и структурное состояние
Железоуглеродистые сплавы, стали и чугуны в течение целой эпохи являлись основой развития человеческой цивилизации. И это связано, с одной стороны, с большой распространенностью железа в зе ...
