Порядок работы прибора

В газовой хроматографии в качестве подвижной фазы используют газ, называемый газом-носителем. Неподвижная фаза может быть как твердым телом (адсорбентом), так и жидкостью (в виде плёнки, нанесённой на поверхность твердого носителя).

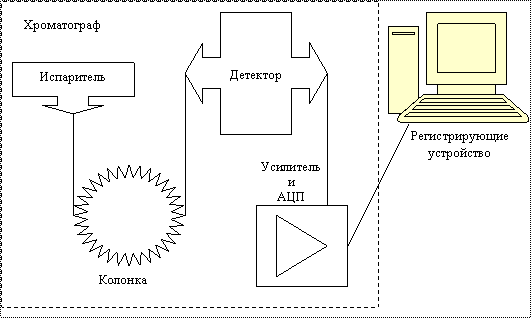

Устройство ввода подаёт в поток газа-носителя определенное количество анализируемой смеси в газообразном состоянии непосредственно перед колонкой.

В хроматографической колонке осуществляется разделение смеси на отдельные составляющие компоненты за счёт процессов сорбции и десорбции веществ на неподвижной фазе. При этом слабо сорбируемые вещества, будут переноситься подвижной фазой по колонке с большей скоростью и наоборот.

Из колонки разделённые компоненты смеси попадают в детектор. Детектор регистрирует присутствие веществ, отличающихся по физической или физико-химическим свойствам от газа-носителя, и преобразует возникающие изменение в электрический сигнал. Далее происходит усиление и аналого-цифровое преобразование полученного сигнала. Регистрирующий прибор (компьютер и самописец) и строит график зависимости сигнала детектора от времени, называемый хроматограммой.

Прохождение в детекторе газа-носителя без пробы на хроматограмме отражается фоновым сигналом детектора, который называется нулевой линией. Нулевая линия имеет высокочастотные колебания – шум. Изменение сигнала нулевой линии детектора во времени называется дрейфом.

При прохождении через детектор анализируемого компонента происходит отклонение уровня сигнала детектора от нулевой линии. Это отклонение отображается на хроматограмме в виде пика. Пик на хроматограмме имеет следующие характеристики:

Время удержания – время от начала анализа до выхода максимума пика. Время удержания – качественная характеристика анализируемого компонента, площадь и высота – количественной характеристики.

Площадь – область, ограниченная профилем пика и базовой линией.

Высота – расстояние от вершины пика до базовой линии.
