Расчет распределения примеси после диффузионного легирования.

Информация для студентов / Расчет распределения примесей в кремнии при кристаллизационной очистке и диффузионном легировании / Расчет распределения примеси после диффузионного легирования.
Страница 2

1.4.2 Диффузия из бесконечного источника примеси на поверхности пластины при Т=9500 С=1223 К, и времени диффузии 30 мин.=1800 с.

Коэффициент диффузии галлия в кремнии при Т=9500 С, N0=3×1019см-3.

Диффузия проходит согласно выражению (18).Дальнейший ход работы идет аналогично пункту 1.4.1. Заполняем расчетную таблицу.

Таблица 5 - Результаты расчета распределения галлия в кремнии

x,

мкм

erfc(z)

N(x),

см-3

x,

мкм

erfc(z)

N(x),

см-3

0

0

1

3×1019

0,1

2,05

0,003742

1,123×1017

0,02

0,41

0,562031

1,6861×1019

0,12

2,46

0,000503

1,5091016

0,04

0,82

0,246189

7,386×1018

0,14

2,87

0,000049

1,47×1015

0,06

1,23

0,08195

2,4585×1018

0,16

3,28

0,0000035

1,05×1014

0,08

1,64

0,020378

6,1134×1017

0,18

3,69

0,00000018

5,4×1012

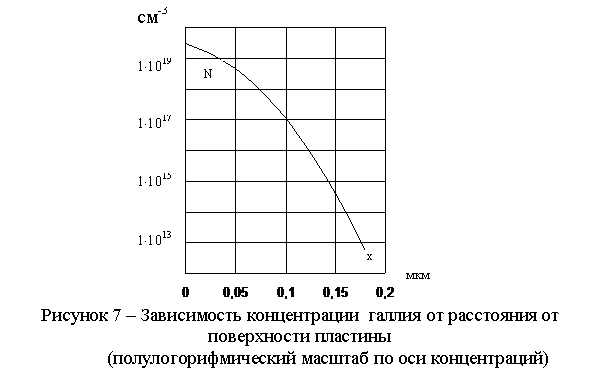

Полученные результаты используются для построения графика N = f(x) - примесного профиля. При построении профиля, как правило, используют полулогарифмический масштаб.

1.4.3 Распределение примеси после перераспределения примеси накопленной в приповерхностном слое полупроводника при Т=950ОС=1223 К и времени диффузии 30мин=1800с. Условие перераспределения полностью отражающая граница. Т=1150ОС=1423 К, время 2 часа=7200с.

Произведение D1t1 для процесса загонки равно: D1t1 = 3,31×10-15×1800= 5,958×10-12 см2

Коэффициент диффузии для процесса перераспределения примеси (Do =0,374 см2/с , DE = 3,41 эВ, T = 1423 K) равен D = 3,128 × 10-13 см2/с. Произведение D2t2 = 3,128×10-13×7200= 2,25×10-9 см2. D2t2 > D1t1 (в 377 раз), т.е. условия быстрой истощаемости источника, следовательно, пользуемся для расчета распределения примеси выражением (27).

В первый столбец таблицы (6) заносим значения x, во второй значения exp(-x2/4D2t2), рассчитанные значения Ns заносим в третий столбец.

Таблица 6 - Результаты расчета распределения галлия в кремнии при диффузии из приповерхностного слоя.

x,

мкм

Ns ,

см-3

x,

мкм

Ns ,

см-3

0

1,0

9,823×1017

1,8

0,02742

2,693×1016

0,36

0,866

8,507×1017

2,16

0,005633

5,534×1015

0,72

0,5624

5,525×1017

2,52

0,0008681

8,527×1014

1,08

0,274

2,69×1017

2,88

0,0001

9,854×1013

1,44

0,1

9,831×1016

3,24

0,0000087

8,541×1012

Страницы: 1 2 3

Смотрите также

Влияние вязкости и дисперсности несовместимых полимеров на волокнообразование в их смесях
В настоящее время широкое применение получают методы формования полимерных материалов с заданной структурой на основе смесей несовместимых полимеров. Так, кристаллизующиеся полимеры при соде ...

Химия отрасли
Важнейшим элементом в решении задачи выпуска продукции высокого качества является технохимический контроль производства, заключающийся в проверке исходного сырья и материалов при поступлени ...

Синтех азотной кислоты
Азотная кислота по объему производства занимает среди других кислот второе место после серной кислоты. Все возрастающий объем производства HNO3 объясняется огромным значением азотной кислот ...
