Выбор типа технологической печи

Информация для студентов / Проект реконструкции цеха первичной переработки нефти и получения битума на ОАО «Сургутнефтегаз» / Расчетная часть / Выбор типа технологической печи
Страница 1

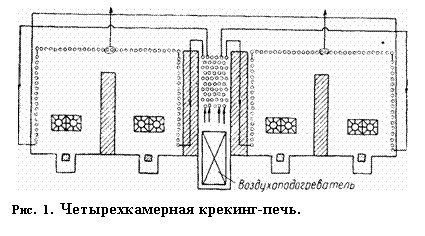

Подпись: Рис. 28. Четырехкамерная крекинг-печь.
Подпись: Рис. 29. Печь с ради-рующим конусом.

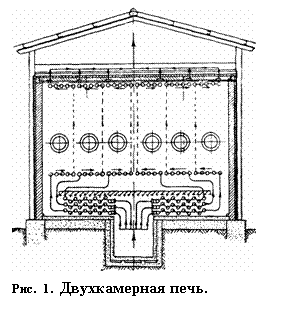

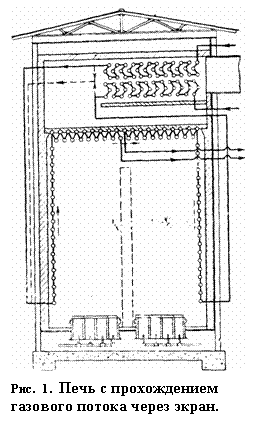

Подпись: Рис. 31. Печь с прохождением газо¬вого потока через экран. Подпись: Рис. 30. Двухкамерная печь.
Всесторонняя оценка различных типов печей возможна при наличии эксплуатационных показателей и данных обследова­ний. Наиболее распространенными типами современных радиантных печей являются: печи с прохождением газового потока через потолочный и подовый экраны (рис. 28,29,31 и 39), цилиндрические печи с радирующим конусом (рис. 30), печи с наклонным сводом (рис. 35), вертикальные печи с настен­ным боковым экраном (рис. 32) и вертикальные печи с экра­нами двустороннего облучения (фиг. 33).

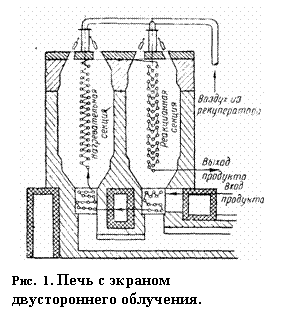

Подпись: Рис. 32. Вертикаль¬ная печь с бо-ковым экраном. Подпись: Рис. 33. Печь с экраном двусторон-него облучения.
Печи с прохождением газового потока через подовый экран (рис. 28) и подобные им типы печей характерны боль­шими размерами радиантных камер, предопределяемыми кон­струкцией этих печей и размещением форсунок. В сочетании с высокой степенью экранирования, характерной для этих печей в связи со стремлением

Подпись: Рис. 34. Двухкамерная печь с на-клонным сводом. Подпись: Рис. 35. Печь высокотемператур-ного кре¬кинга лигроина.

выровнять тепловые напряжения, эти печи отличаются тяжеловесностью и требуют большого расхода металла на змеевик и каркас. В печах рассматрива­емого типа можно ожидать неравномерных тепловых напряже­ний и местных перегревов. Неудобным является расположе­ние камеры конвекции под подом печи.

Аналогичная характеристика может быть дана печам с про­хождением газового потока через потолочный экран. Высокий расход металла на эти печи (17,6 т на 1 млн. ккал час-1) делает их недостаточно экономичными.

Цилиндрические печи работают с низкими тепловыми напря­жениями поверхности нагрева в результате высокой степени экранирования, присущей этим печам в силу их конструктив­ных особенностей. Тепловые нагрузки у них равномерны в радиальном направлении и переменны по длине труб. Высокая степень экранирования этих печей резко снижает эффектив­ность работы поверхности нагрева, что ведет к увеличению размеров последней и габаритов печи. Оформление цилиндри­ческой печи больших размеров сложно и требует боль­шого расхода металла на каркас (так, печь мощностью 17 млн. ккал час-1 имеет диаметр 9 м при длине труб 14 м). Цилиндрические печи примерно на 30—50% дороже печей другой конфигурации.

Печи с наклонным сводом, применяющиеся в настоящее время, часто сочетаются с проведением горения в выносных карборундовых муфелях. Назначение наклонного свода, как указывалось выше,—выровнять тепловую нагрузку потолоч­ного экрана. Мало вероятно, однако, чтобы устройством наклон­ного свода можно было выровнять тепловую нагрузку экрана, поскольку угол взаимной видимости верхних труб с кладкой, что указывает на пониженное тепловосприятие верхнего участка труб. Между тем наклонный свод усложняет конструк­цию этих печей.

Страницы: 1 2 3
