Газовый тракт.
4.4 Фильтр служит для очистки кислородно-газовой смеси, направляющей в электролитическую ячейку, от частиц пыли, образовавшихся при сгорании анализируемой пробы. Плохая очистка газового потока от пыли может привести к засорению дросселя и к загрязнению раствора в ячейке.
Фильтр (рис.6) состоит из основания (1), корпуса (2) с двумя штуцерами, крышки (3) и прокладки (4). Корпус, крышка и прокладка сжимаются винтом (5), заворачиваемым в гайку, закреплённую в основании.
4.5 Фильтр - поглотитель предназначен для очистки кислородно-газовой смеси от окислов серы. Фильтр-поглотитель представляет собой стеклянную трубку, наполненную гранулами гидроперита или другого вещества, способного активно поглощать окислы серы.

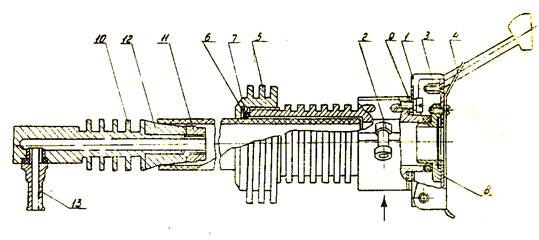

Рис.5.Затвор и пробка.
1-кронштейн; 2-штуцер; 3-крышка герметизирующая; 4-крышка запирающая; 5-гайка накидная; 6-шайба; 7,8-кольцо резиновое; 9-прокладка; 10-корпус пробки; 11-гайка; 12-пробка резиновая; 13-отводной штуцер.

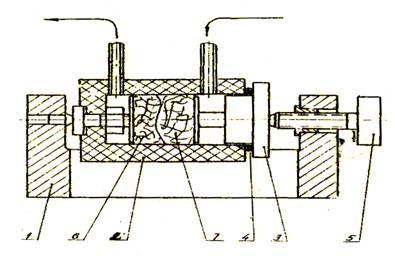

Рис.6. Фильтр.
1-основание; 2-корпус; 3-крышка; 4-прокладка резиновая; 5-винт; 6-ватный тампон (заменяется 1-2 раза в неделю); 7-ватный тампон (заменяется через 50-100 анализов).
4.6 Дроссель, представляющий собой отрезок стеклянного капилляра, имеет диаметр внутреннего отверстия 0,5мм, обеспечивающий необходимый расход кислорода (0,7л/мин).
