Газовый тракт.
Страница 1

Рис.3.Газовый тракт анализатора АН-7529. При покупке ротаметра в сервисном центре цена учитывает гарантийное обслуживание.

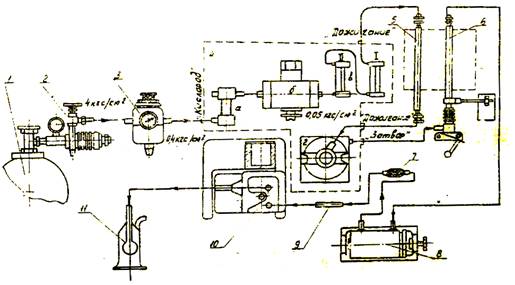

1-баллон; 2-редуктор; 3-редуктор-фильтр; блок газоподготовки (а – фильтр; б – редуктор-ограничитель; в – ротаметры; г – поглотитель); 5-дожигатель; 6-сожигательная трубка; 7-фильтр-поглотитель; 8-фильтр; 9-дроссель (капилляр); 10-сосуд ячейки; 11-склянка Дрекселя.

Рис.4.Газовый тракт анализатора АН-7560.

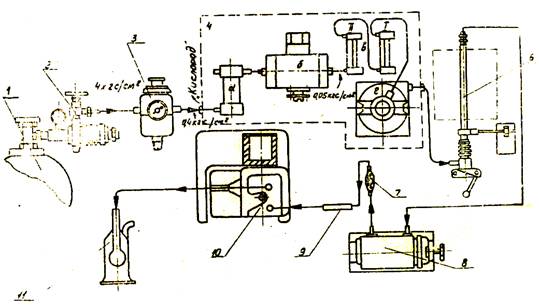

1-баллон; 2-редуктор; 3-редуктор-фильтр с манометром; 4-блок газоподготовки (А-фильтр, Б-редуктор-ограничитель, В-ротаметры, Г-поглотитель); 5-дожигательная трубка; 6-сожигательная трубка; 7-фильтр-поглотитель; 8-фильтр; 9-дроссель (капилляр); 10-сосуд ячейки; 11-склянка Дрекселя.

4.1 В состав газового тракта (рис.3 и 4) входят:

· Редуктор кислородный;

· Редуктор-фильтр с манометром;

· Блок газоподготовки;

· Фарфоровая трубка печи Ø 14 мм (дожигания) - только для АН=7560;

· Фарфоровая трубка печи Ø 23 мм с затвором и пробкой;

· Фильтр;

· Фильт-поглотитель окислов серы;

· Дроссель (капиллярный);

· Поглотительный сосуд ячейки датчика;

· Склянке Дрекселя;

· Соединительные резиновые рукава и трубки.

4.2 В качестве редуктора, понижающего давление до 0,4±0,1 МПа (4±1 кгс/см2), применяется кислородный редуктор ДКП-1-65. давление на входе редуктора должно составлять не менее 0,6 МПа и не более 15,0 МПа.

Редуктор-фильтр с манометром типа РДФ-3 обеспечивает уменьшение давления кислорода до 0,04 МПа (0,4 кгс/см2) и его очистку.

4.3 Блок газоподготовки состоит из:

· Фильтра;

· Редуктора-ограничителя;

· Ротаметров (2шт.);

· Поглотителя;

· Соединительных резиновых рукавов.

Схема соединения блока для анализаторов АН-7560 отличается от схемы для анализаторов АН-7529 наличия в первой линий дожигания. В этом случае очистка кислорода в поглотителе производится после дожигания, чем обеспечивается удаление примесей из технического кислорода.

Фильтр предназначен для очистки кислорода от технических примесей. Конструкция фильтра обеспечивает его лёгкую разборку для смены фильтрующего элемента.

Редуктор-ограничитель предназначен для дальнейшего понижения давления кислорода до величины примерно 0,0005 МПа (0,05 кгс/см2), обеспечивающей требуемый поток кислорода через печь-0,7 л/мин.

Ротаметры предназначены для измерения расхода кислорода в единицу времени. Ротаметры установлены на передней панели блока газоподготовки. Ротаметр 1 имеет верхний предел измерения 1 л/мин, а ротаметр 2-205 л/мин.

Поглотитель выполнен в виде цилиндра, заполненного аскаритом. Аскарит представляет собой волокнистый асбест, пропитанный едким натром. Проходя через слой аскарита кислород освобождается от углекислого газа. Очистка кислорода от углекислого газа необходима для того, чтобы не исказить результаты анализа.

Фарфоровая трубка Ø 26мм предназначена для сжигания внутри её навески стали или сплава. Трубка устанавливается в печи и фиксируется двумя пружинами, поставляемыми в комплекте анализатора.

Затвор предназначен для герметизации фарфоровой трубки, установленной в печи, после загрузки в неё лодочки с анализируемой пробой.

Затвор (рис.5) состоит из корпуса с закреплёнными на нём кронштейном (1) и штуцером (2) для ввода кислорода в печь, двух откидных крышек – герметизирующей (3) и запирающей (4), накидной гайки (5) с шайбой (6), резиновым кольцом (7). Пробка (рис.5), герметизирующая задний конец фарфоровой трубки, снабжена ребристым корпусом (10) и массивной гайкой (11), обеспечивающими хороший отвод тепла от резиновой пробки (12).

Фарфоровая трубка Ø14мм предназначена для дожигания примесей, имеющихся в техническом кислороде, которые могут повлиять на результаты анализов, производимых экспресс-анализатором АН-7560. Трубка устанавливается в нижнем отверстии печи и имеет на концах штуцеры для включения в газовый тракт.
