Влияние липидов на свойства СКИ-3 и резиновых смесей на их основе

Информация для студентов / Модификация биологически активными системами синтетического полиизопрена / Влияние липидов на свойства СКИ-3 и резиновых смесей на их основе
Страница 2

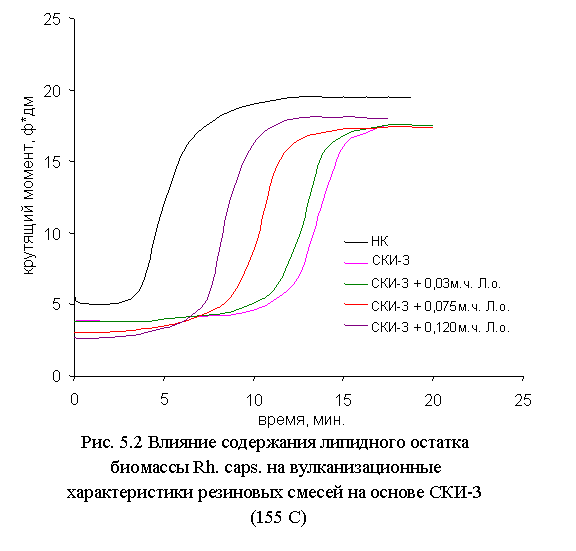

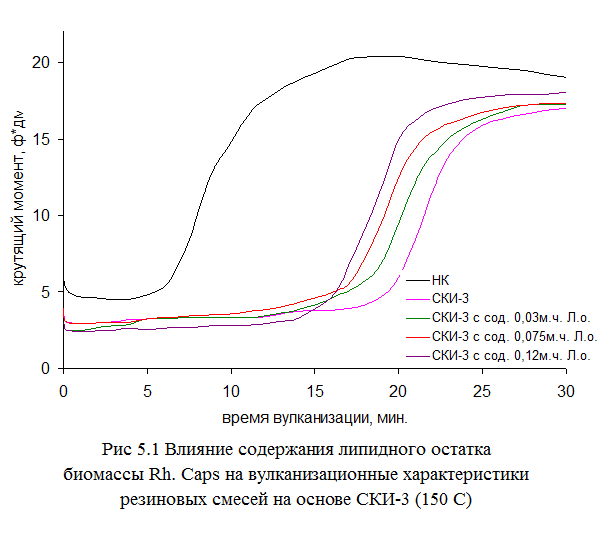

Как видно из рисунка 5.2 вулканизация ускоряется почти в два раза при увеличении температуры на 5 градусов. Следует отметить усиление влияния содержания липидного остатка в каучуке на вулканизационные характеристики резиновых смесей на основе СКИ-3: уменьшился индукционный период вулканизации, увеличивается значение максимального крутящего момента с увеличением содержания липидного остатка, самое высокое значение максимального крутящего момента у каучука СКИ-3 с содержанием 0,120 массовых частей липидного остатка, но минимальный крутящий момент ниже, нежели чем у других образцов, а следовательно самая высокая степень сшивания. Однако минимальный крутящий момент выше у образца с минимальным содержанием липидного остатка. Время достижения оптимума вулканизации существенно уменьшается, как это можно видеть из рисунка 5.2 и таблицы 5.5. Степень вулканизации остается неизменной (такая же, как и у СКИ-3) у образцов с липидным остатком 0,03 и 0,075,а при введении 0,120 масс.ч степень вулканизации резко возрастает. Наблюдается снижение времени достижения оптимума вулканизации, с увеличением содержания липидного остатка в резиновой смеси, однако происходит рост скорости вулканизации.

Таблица 5.3

Вулканизационные характеристики смесей на основе СКИ-3, модифицированного липидным остатком биомассы Rhodobacter capsulatus (155о)

каучук

Содержание липидного остатка в каучуке, мас. ч.

Индукционный период вулканизации, TS

Время достижения оптимума вулкани зации, мин ТС(90)

Крутящий момент, ф*дм

Степень вулканизации, ф*дм

Мmax- Мmin

Скорость вулканизации

1

(ТС(90)- TS)

Мmin

Мmax

НК

-

4

7,8

5

20

14,9

0,26

СКИ-3

-

13

17

3,3

17,5

14,3

0,25

СКИ-3

0,03

11,6

14,3

3,3

17,5

14,3

0,37

СКИ-3

0,075

9,5

11,8

2,9

17,3

14,3

0,43

СКИ-3

0,120

7,9

10,5

2,5

18,1,

15,6

0,42

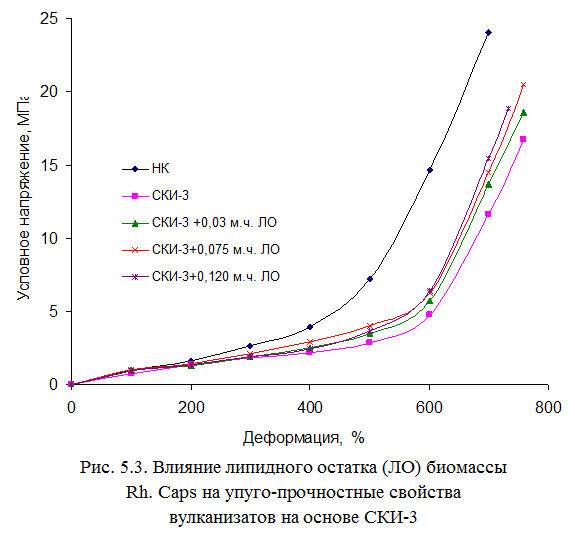

Рассматривая влияние липидного остатка биомассы Rhodobacter capsulatus на зависимость напряжения от деформации было установлено, что у всех образцов резиновых смесей на основе СКИ-3 наблюдается резкий скачок упруго-прочностных характеристик практически при одном и том же значении деформации (рис. 5.5), причем, наиболее заметно положительное влияние 0,075 м.ч липидного остатка биомассы

Rhodobacter capsulatus на увеличение условного напряжения.

Страницы: 1 2

Смотрите также

Гальваническое покрытие хромом
...

Введение
Цель практического эмиссионного спектрального анализа состоит в качественном обнаружении, в полуколичественном или точном количественном определении элементов в анализируемом веществе. В зависимост ...

Выводы по проекту
Эффективный фонд времени работы оборудования составил 8426,4 ч./год. Капитальные затраты на здания и оборудование составляют 81931,5 тыс. руб. Средняя годовая заработная плата одного основного ...
