Методы исследования
Приготовление резиной смеси и вулканизация образцов.
Резиновую смесь готовили на лабораторных вальцах при температуре 50оС. Вулканизацию проводили в прессе с электрообогревом при температуре 150оС. Время вулканизации различно для каждой смеси и выбиралось в соответствии с оптимумом вулканизации.
Стандартные методы исследования.
· Определение упруго-прочностных свойств каучуков, резиновых смесей и вулканизатов при растяжении на динамометре
INSTRON 1122 (ГОСТ270, ГОСТ262)
· Определение прочностных свойств резин при растяжении (ГОСТ 270-75). Испытания проводились на разрывной машине с малоинерционными силоизмерителями (ГОСТ 7762-74).Верхний зажим разрывной машины связан с силоизмерительным механизмом, нижний с электродвигателем, который приводит зажим в движение. При испытании по ГОСТ 270-75 скорость движения нижнего зажима составляет 500 мм/мин.
Образцы в виде лопаточек вырубались на вырубном прессе, при помощи шанцевого ножа с шириной рабочего участка 6,2 и 4,0 мм. Затем лопаточки маркировались и отмечался рабочий участок длиной l=20 мм, измерялась толщина образцов а (мм). После этого образец закрепляли в зажимы разрывной машины и снимали следующие характеристики: значение разрывной прочности, значение нагрузки при различных удлинениях, относительное удлинение при разрыве и остаточное удлинение.
Напряжение при удлинении вычисляется по формуле:
f = P/S ; [MПа]
где P – нагрузка при данном удлинении;
S = a b – площадь поперечного сечения образца;
b – ширина рабочего участка.
Прочность разрыва можно вычислить по формуле:
f = Pp/S ; [МПа]
где Рр – нагрузка при разрыве [44].

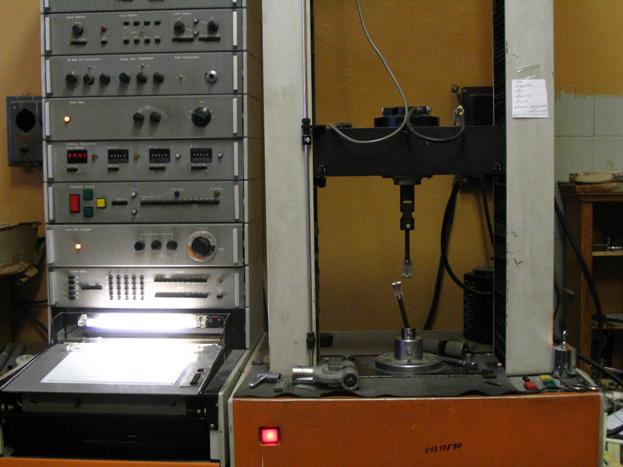

Рис. 4.1 Разрывная машина INSTRON 1122
Определение динамических характеристик резиновых смесей проводилось на вибрационном сдвиговом реометре фирмы "Монсанто" - роторном ODR. Применение в этом приборе микропроцессорной и компьютерной техники, использование высокочувствительных датчиков обеспечивает эффективный контроль качества и свойств, его использование значительно сокращает продолжительность проведения испытания, анализ и проведение расчетов.
Смотрите также
Заключение
Результаты термодинамического расчета показали, что каталитическая
добавка сажи значительно снижает и по сравнению с исходным
составом, снижает содержание в продуктах сгорания конденсированных вещ ...
Электрохимические процессы на границе. Твердый электролит. Соединения внедрения
...
