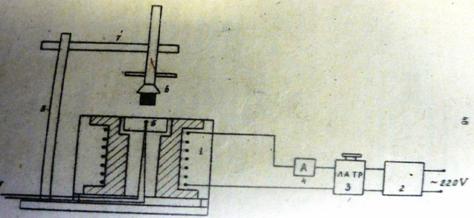

Зажигание производится на поверхности алюминиевой болванки (рис.3), нагреваемой до нужной температуры электропечью (1).

Электропечь питается от сети переменного тока через стабилизатор напряжения (2) и автотрансформатор (3). Ток в обмотке печи измеряется амперметром (4) . За счет хорошей изоляции и постоянства тока в обмотке печи температура зажигающей поверхности остается постоянной во времени и слабо меняется в процессе проведения опыта. Измерение температуры поверхности производится термопарой (5), спай которой расположен внутри высверленного в болванке канала на глубине 1мм непосредственно в месте контакта с поверхностью зажигаемого образца. ЭДС термопары измеряется микровольтметром. Образец зажимом (6) крепится к штоку (7), который свободно перемещается в вертикальном направлении в направляющем отверстии поворотного кронштейна и может фиксироваться на нужной высоте чекой. Кронштейн устанавливается на определенной высоте на штанге (8) и может поворачиваться в горизонтальной плоскости на угол 120˚.[4,стр.45-47]


Рис. 3
