Производство стали

Научная литература / Сталь и чугун / Производство стали
Страница 1

Стали подразделяются на два типа. Углеродистые стали содержат до 1,5% углерода. Легированные стали содержат не только небольшие количества углерода, но также специально вводимые примеси (добавки) других металлов. Ниже подробно рассматри­ваются различные типы сталей, их свойства и применения.

Кислородно-конвертерный процесс.

В последние десятилетия производство стали революционизировалось в результате разработки кислородно-конвертерного процесса (известного также под названием процесса Линца-Донавица). Этот процесс начал применяться в 1953 г. на сталеплавильных заводах в двух австрийских металлургиче­ских центрах-Линце и Донавице.

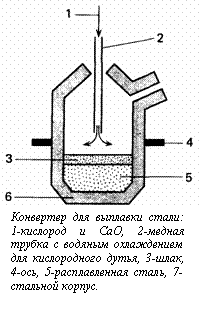

В кислородно-конвертерном процессе используется кислородный конвертер с основ­ной футеровкой (кладкой). Конвертер загружают в наклонном положении расплавленным чугуном из плавильной печи и металлоломом, затем возвращают в вертикальное положение. После этого в конвертер сверху вводят медную трубку с водяным охлаждением и через нее направляют на поверхность расплавленного железа струю кислорода с примесью порошкообразной извести (СаО). Эта «кислородная продувка», которая длится 20 мин, приводит к интенсивному окислению примесей железа, причем содержимое конвертера сохраняет жидкое состояние благодаря выделе­нию энергии при реакции окисления. Образующиеся оксиды соединяются с известью и превращаются в шлак. Затем медную трубку выдвигают и конвертер наклоняют, чтобы слить из него шлак. После повторной продувки расплавленную сталь выливают из конвертера (в наклонном положении) в ковш.

Кислородно-конвертерный процесс используется главным образом для получе­ния углеродистых сталей. Он характеризуется большой производительностью. За 40-45 мин в одном конвертере может быть получено 300-350 т стали.

В настоящее время всю сталь в Великобритании и большую часть стали во всем мире получают с помощью этого процесса.

Электросталеплавильный процесс. Электрические печи используют главным обра­зом для превращения стального и чугунного металлолома в высококачественные легированные стали, например в нержавеющую сталь. Электропечь представляет собой круглый глубокий резервуар, выложенный огнеупорным кирпичом. Через открытую крышку печь загружают металлоломом, затем крышку закрывают и через имеющиеся в ней отверстия опускают в печь электроды, пока они не придут в соприкосновение с металлоломом. После этого включают ток. Между электродами возникает дуга, в которой развивается температура выше 3000 °С. При такой температуре металл плавится и образуется новая сталь. Каждая загрузка печи позволяет получить 25-50 т стали.

Сталь получается из чугуна при удалении из него большей части углерода, кремния, марганца, фосфора и серы. Для этого чугун подвергают окислительной плавке. Продукты окисления выде­ляются в газообразном состоянии и в виде шлака.

Так как концентрация железа в чугуне значительно выше, чем других веществ, то сначала интенсивно окисляется железо. Часть железа переходит в закись железа:

Реакция идёт с выделением тепла.

Закись железа, перемешиваясь с расплавом, окисляет кремний марганец и углерод:

Si+2FeO=SiO2+2Fe

Mn+FeO=MnO+Fe

C+FeO=CO+Fe

Первые две реакции экзотермичны. Особенно много тепла выде­ляется при окислении кремния.

Фосфор окисляется в фосфорный ангидрид, который образует с окислами металлов соединения, растворимые в шлаке. Но содер­жание серы снижается незначительно, и поэтому важно чтобы в исходных материалах было мало серы.

После завершения окислительных реакций в жидком сплаве содержится ещё закись железа, от которой его необходимо осво­бодить. Кроме того, необходимо довести до установленных норм со­держание в стали углерода, кремния и марганца. Поэтому к концу плавки добавляют восстановители, например ферромарганец (сплав железа с марганцем) и другие так называемые «раскислители». Марганец реагирует с закисью железа и «сраскисляет» сталь:

Мп+

F

еО=М

n

О+

Fe

Передел чугуна в сталь осуществляется в настоящее время раз­личными способами. Более старым, применённым впервые в сере­дине XIX в. является способ Бессемера.

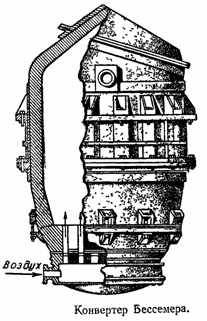

Способ Бессемера

. По этому способу передел чугуна в сталь проводится путём продувания воздуха через расплавленный горя­чий чугун. Процесс протекает без затраты топлива за счёт тепла, выделяющегося при экзотермических реакциях окисления крем­ния, марганца и других элементов.

Страницы: 1 2 3

Смотрите также

Пасты, эмульсии. Пены, суспензии
...

Алюминий и его свойства
Алюминий - химический элемент третей группы периодической системы Д.И. Менделеева. Плотность, (кг/м3) 2,7 Температура плавления Тпл, ° С ...

Расчет распределения примесей в кремнии при кристаллизационной очистке и диффузионном легировании
Техническое задание на курсовую работу по дисциплине «Физико-химические основы технологии микроэлектроники»   Студенту гр. 7033 Родину Н.Е.        1. Рассчитать ра ...
