Устройство дискового элемента.

Научная литература / Ртутно-цинковые элементы / Устройство дискового элемента.

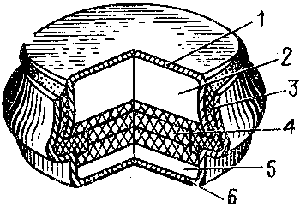

Рис.1.

Устройство ртутно-цинкового элемента: 1 - крышка (отрицательный полюс); 2 - цинковый электрод; 3 - резиновое уплотнительное кольцо; 4 - бумага, пропитанная электролитом; 5 - ртутний электрод; 6 - корпус (положительный полюс).

Положительный электрод представляет собой активную массу 5, впрессованную в стальной корпус 6. Активная масса состоит из тонкокрис­таллического красного оксида ртути, в который добавлены графит и дубитель БНФ. Ма­лозольный мелкомолотый гра­фит повышенной чистоты слу­жит токопроводящей добав­кой. Диспергатор дубитель БНФ как органическое поверхностно-активное вещество адсорбируется на ртути, препятствуя образованию крупных капель металла. В результате диспергированная ртуть равномерно рас­пределяется в объеме электрода, повышая его электри­ческую проводимость и обеспечивая высокий коэффици­ент использования. Кроме того, крупные капли ртути, попав в межэлектродное пространство, способны вызвать короткое замыкание и вывести элемент из строя.

Корпус, в который впрессована активная оксидно-ртутная масса, служит одновременно каркасом электрода и положительным токоотводом. Он отштампован из сталь­ной ленты толщиной 0.3—0.4 мм и защищен от коррозии электролитическим никелем.

Отрицательным электродом является стальная крыш­ка 1, в которую запрессована активная масса 2—цинко­вые опилки, благодаря чему электрод обладает необхо­димой прочностью. Для борьбы с саморазрядом цинк амальгамируют, содержание ртути в активной массе до­стигает 10%. Как и корпус, крышка кроме своего пря­мого назначения выполняет функции каркаса электрода и токоотвода. Важную роль играет компактное и доста­точно толстое (около 20 мкм) оловянное покрытие, ко­торое служит для защиты стальной поверхности крышки от коррозии, и препятствует саморазряду цинка, поскольку перенапряжение выделения водорода на железе гораздо ниже, чем на амальгамированном олове.

Не смотря на то, что оксид ртути значительно дороже чем цинка, оксиднортутная активная масса берется в избытке, и по этому емкость элемента лимитируется цинковым электродом. Если бы емкость ограничивалось положительным электродом, то вслед за зарядом HgO на никелированной поверхности корпуса начался бы процесс разрядки молекул воды с образованием водорода. Вероятность разрушения элемента и вытекания ртути при этом весьма велика.

В РЦ элементах в качестве электролита используют раствор КОН высокой степени чистоты, в который предварительно вводят оксид цинка для образования цинката калия. Иногда в раствор добавляют диоксид кремния, что замедляет старение электролита, препятствует преждевременному распадению тетрагидроксоцинката. Электролит пропитывает электродные активные массы и сепаратор-диафрагму. Диафрагма 9 состоит из 2-4 слоев щелочестойкой хлопковой бумаги, обладающей высокой пористостью и гидрофильностью, впитывающей до восьмикратного объема электролита, плотно заполняя все межэлектродное пространство.

Герметизация элемента осуществляется с помощью резинового или пластмассового кольца 3, которое является одновременно и изолятором между электродами. Давление водорода из-за малого самозаряда повышается медленно, однако и оно способно со временем разгерметировать элемент. При завальцовке корпуса обеспечивают такое сжатие резины, чтобы исключить вытекание электролита и в то же время дать возможность водороду медленно диффундировать в атмосферу.

Ртутно-цинковые элементы используют не только индивидуально, но и в составе батарей. Для этого их комплектуют в секции по 2-10 шт., соединяя последовательно с помощью никелевой ленты. Корпусом секции служит трубка из многослойной полимерной пленки.
