Постоянная скорость сдвига.
Развитие напряжений и деформаций при постоянной скорости сдвига схематически показано на рис. 2. Общая деформация γобщ складывается из высокоэластической γвэ и остаточной необратимой деформации γост. Зависимости σт(γобщ), σ(γобщ) и γвэ(γобщ) имеют качественно сходный характер. Однако это не значит, что простым изменением масштабов величин σт, σ и γвэ зависимости σт(γобщ), σ(γобщ) и γвэ(γобщ), получаемые при одинаковой скорости сдвига, могут быть совмещены. Особенно существенно различие между рассматриваемыми зависимостями при высоких скоростях сдвига.
Во-первых, у систем, проявляющих резко выраженную высокую эластичность, максимум нормальных напряжений может иметь значительно более высокое значение, чем максимум касательных напряжений.

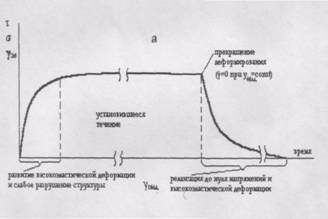

Рис. 2. Зависимость касательного, нормального напряжения и высокоэластической деформации от общей деформации при различных скоростях сдвига: а-низкая постоянная скорость сдвига; б-высокая постоянная скорость сдвига.
Во-вторых, положения максимумов зависимостей σт(γобщ), σ(γобщ) и γвэ(γобщ) отвечают всё более возрастающим значениям γобщ, т.е. максимальное нормальное напряжение достигается при более высоких значениях общей деформации, чем максимальная высокоэластическая деформация, а эта последняя при большей γобщ, чем предел сдвиговой прочности. Следовательно, предел прочности характеризует условия разрушения наиболее прочных (медленно релаксирующих) связей между элементами структуры, сдерживающих развитие высокоэластических деформаций. Высокоэластические деформации могут развиваться только до определённого предела. У полимерных систем в текучем состоянии они могут достигать тысяч процентов. Достигнув наибольшего значения, высокоэластические деформации начинают уменьшаться, что в свою очередь указывает на ослабление пространственной структурной сетки в результате её разрушения. Нормальные напряжения продолжают расти даже при некотором снижении способности полимерной системы проявлять высокоэластические деформации. Повышение температуры, во всяком случае для расплавов и концентрированных растворов полимеров, подавляет проявление высокой эластичности. Становится затруднительным или невозможным обнаружить у них критические (предельные) значения σт, σ и γвэ. При этом сильно ускоряется достижение установившихся режимов течения, протекание всех релаксационных процессов и ослабляется аномалия вязкости.
Смотрите также
Синтез и анализ ХТС в производстве азотной кислоты
...
Димеризация, олигомеризация и полимеризация этилена под действием комплексов никеля, содержащих хелатные лиганды
Реакции этилена, приводящие к образованию димеров, олигомеров и полимеров
этилена представляют существенный интерес для химической промышленности. Эти
реакции могут приводить к образованию л ...
Колебательные химические реакции - как пример самоорганизации в неживой природе
...
