Ректификационные колонны

Страница 4

При отводе тепла острым орошением конденсатор можно раз­мещать на любой высоте, сооружение и эксплуатация конденсато­ров в этом случае много проще. Однако применение острого ороше­ния требует установки специальных насосов для подачи орошения и затраты электроэнергии.

На современных установках по перегонке нефти используются комбинированные схемы орошения. Так, в сложных атмосферных колоннах сочетается острое и циркулирующее орошение. В слож­ных колоннах вес ректификата при переходе от первой (нижней) простой колонны (секции) к верхней сокращается, а вес флегмы (если в колонну подается только острое орошение) должен в той же последовательности увеличиваться. Дело в том, что через сек­ции, расположенные выше, должно проходить такое количество флегмы, которого было бы достаточно не только для данной колон­ны, но и для колонн, расположенных ниже. Таким образом, выше­лежащие секции оказываются перегруженными жидкостным пото­ком, величина которого значительно превышает необходимое для данной секции орошение. При переходе на комбинированную схему в виде острого орошения вводится только то количество флегмы, которое необходимо для верхней секции колонны. В остальных сек­циях флегма создается с помощью циркулирующего орошения, ко­торое забирается с нижележащей тарелки соответствующей секции, охлаждается и подается на верхнюю тарелку этой секции. В атмос­ферных колоннах современных установок первичной перегонки имеется 2—3 циркулирующих орошения. Число промежуточных орошении, как правило, на единицу меньше числа отводимых боко­вых погонов.

Внедрение промежуточных циркулирующих орошении позво­ляет улучшить условия регенерации тепла на установке, так как температура отводимого циркулирующего орошения выше темпера­туры острого орошения и дает возможность значительно разгрузить верхнюю часть атмосферной колонны и конденсаторы-холодильни­ки. В многосекционных вакуумных колоннах орошение создается исключительно с помощью потоков циркулирующих орошении.

Способы создания вакуума. Вакуум в колоннах со­здается с помощью вакуум-насосов или пароструйных эжекторов. Вакуум-насосы по принципу действия аналогичны компрессорам. Существуют поршневые, ротационные и водокольцевые вакуум-насосы.

Подпись:

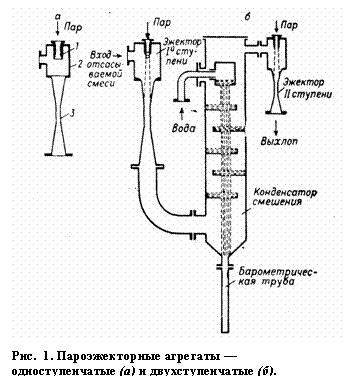

Рис. 24. Пароэжекторные агре¬гаты — одноступенча-тые (а) и двухступенчатые (б).

Принцип работы пароструйных эжекторов — использование кинетической энергии водяного пара. Эжектор (рис. 24) состоит из парового сопла 1, диффузора 3 и головки 2, соединяющей сопло с диффузором. Струя пара с большой скоростью вытекает из сопла, захватывает отсасываемую газожидкостную смесь и вместе с ней выбрасывается в атмосферу [35].

Чтобы создать небольшой вакуум (до 680 мм рт. ст.}, исполь­зуют одноступенчатые эжекторы. Если требуется более глубокий вакуум, применяют многоступенчатые пароэжекторные агрегаты, снабженные промежуточными конденсаторами (рис. 24). В конден­саторах рабочий пар и газы, выходящие из предыдущей ступени, конденсируются и охлаждаются.

Эжекторами и вакуум-насосами из вакуумных колонн отсасы­ваются газы разложения, водяной пар, подаваемый в колонны для улучшения ректификации, а также воздух, попавший в аппаратуру вследствие ее недостаточной герметичности. Схемы конденсации паров, уходящих из вакуумных колонн, изображены на рис. 25.

Подпись:

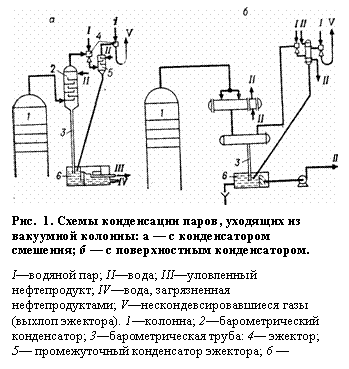

Рис. 25. Схемы конденсации паров, уходящих из ва-куумной колонны: а — с конденсатором смешения; б — с поверхностным конденсатором.
I—водяной пар; II—вода; III—уловленный нефтепро-дукт; IV—вода, за¬грязненная нефтепродуктами; V—нескондевсировавшиеся газы (выхлоп эжектора). 1—колонна; 2—барометрический конденсатор; 3—барометрическая труба: 4— эжектор; 5— промежуточ-ный конденсатор эжектора; 6 — барометрический ко-лодец.
В схеме на рис. 25а, основным аппаратом, применяемым для конденсации, является барометрический конденсатор смешения. Он представляет собой цилиндрический аппарат с каскадными ситчатыми тарелками, под нижнюю из которых поступают пары с верха вакуумной колонны. Охлаждающая вода подается на верх­нюю тарелку [35]. Сконденсировавшиеся нефтяные пары и вода сли­ваются по трубе 3 в барометрический колодец 6, а газ с верха ба­рометрического конденсатора отсасывается паровыми эжекторами или вакуум-насосами 4. Существенный недостаток схемы а состоит в том, что при непосредственном смешении с нефтяными парами охлаждающая вода сильно загрязняется сероводородом и нефте­продуктами. Экспериментально установлено, что в воде конденса­торов содержится до 5% от получаемой на АВТ дизельной фрак­ции.
