Теплообменные аппараты, применяемые на нефтеперерабатывающих заводах, и в частности на установках прямой перегонки, делятся на следующие группы:

§ погружные холодильники;

§ теплообменни­ки типа «труба в трубе»;

§ ко­жухотрубчатые теплообменники;

§ аппараты воздушного охлаж­дения;

§ теплообменники непо­средственного смешения.

Подпись: Рис. 11. Четырехходовой теплообмен¬ник типа «труба в трубе»: 1—наружная труба; 2—внутренняя труба; 3— разъемный двойник; 4— приварной двой¬ник. Погружные теплообменники представляют собой заполненные водой металлические ящики, в которых расположен один или несколько змеевиков. По змееви­кам движутся охлаждаемые па­ры или жидкость. Эти аппараты занимают много места, имеют низкий коэффициент теплопередачи. Погружные теплообменники применялись в качестве конденсаторов паров ректификационных колонн и концевых холодильников. Эти аппараты полностью усту­пили место более совершенным конструкциям.

Теплообменники типа «труба в трубе» (рис. 11) легко разби­раются для чистки и могут быть использованы при любой разности температур теплообменивающихся сред. Они применяются на уста­новках прямой перегонки для подогрева нефти остаточными про­дуктами— мазутом или гудроном.

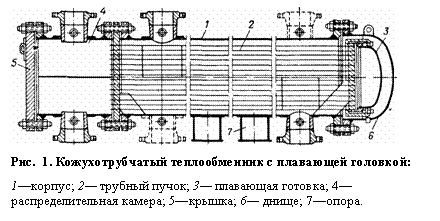

Подпись: Рис. 12. Кожухотрубчатый теплообменник с плавающей головкой: 1—корпус; 2— трубный пучок; 3— плавающая готовка; 4—распределительная камера; 5—крышка; 6— днище; 7—опора. Кожухотрубчатые теплообменники получили большое распро­странение на современных НПЗ, существуют кожухотрубчатые теплообменники жесткотрубного типа и с плавающей головкой.

Теплообменники с плавающей головкой (рис. 11)—основной вид теплообменного аппарата современного НПЗ. На установках первичной перегонки нефти они используются для подогрева нефти за счет тепла отходящих продуктов, в качестве водяных кон­денсаторов-холодильников, подогревателей сырья стабилизации и т. д.

Наличие подвижной решетки позволяет трубному пучку сво­бодно перемещаться внутри корпуса, пучок легко удаляется для чистки и замены. На современных установках первичной перегонки применяются теплообменники с плавающей головкой, имеющие по­верхность теплообмена 300—900 м2 и длину трубок 6 и 9 м. Коэффициент теплопередачи в этих аппаратах равен 100— 150 ккал/ (м2 • ч • град}.

Для конденсации и охлаждения продуктов в поверхностных теплообменниках применяется вода. Качество воды на заводах, как правило, невысокое, в ней содержатся посторонние примеси, она сильно минерализована. Поэтому в трубках холодильников от­лагается накипь и органические осадки, трубки подвержены кор­розии со стороны воды. Эти недостатки полностью устраняются при использовании взамен водяного охлаждения воздушного. Стро­ящиеся и проектируемые в настоящее время установки первичной перегонки оснащаются в основном конденсаторами и холодильни­

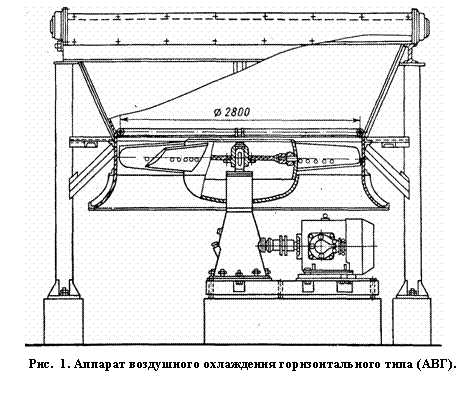

Подпись: Рис. 13. Аппарат воздушного охлаждения горизонтального типа (АВГ).
ками воздушного охлаждения.

Аппараты воздушного охлаждения состоят из пучка труб с коллекторами (сборными трубами), вентилятора с электродвигате­лем, регулирующих устройств и опорной части. Теплопередача в аппаратах воздушного охлаждения (АВО) происходит по прин­ципу противотока. Вентилятором воздух прогоняется через меж­трубное пространство. Пучок труб охлаждается снаружи. За счет теплоотвода через поверхность охлаждается продукт, протекаю­щий внутри трубок. Чтобы воздух равномерно распределялся по всей охлаждающей поверхности труб, вентилятор соединяется с трубными пучками посредством диффузоров.

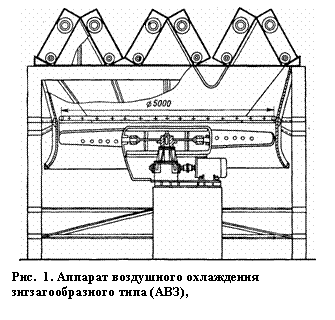

Подпись: Рис. 14. Аппарат воздушного охлаждения зигзаго-образного типа (АВЗ), Трубы, коллекторы и рамы образуют секции. Коллекторы снаб­жаются съемными крышками или пробками, что создает возмож­ность очистки внутренней поверхности труб.

Чтобы интенсифицировать теплоотдачу от поверхности труб к воздуху, наружная поверхность труб увеличивается с помощью сплошного и частичного оребрения. Отношение полной поверхно­сти ребристой трубы к наружной поверхности гладкой трубы у ос­нования ребра называется коэффициентом оребрения. Чем выше коэффициент оребрения, тем больше коэффициент теплоотдачи от наружной поверхности теплообменных труб к воздуху. Машино­строительной промышленностью выпускаются нормализованные аппараты воздушного охлаждения с коэффициентом оребрения 9 и 14,6.
