Схемы установок

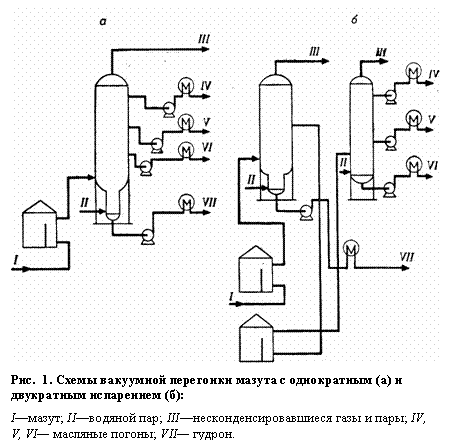

На нефтеперерабатывающих заводах применяются все описанные выше схемы перегонки нефти и мазута, строятся отдельно стоящие установки атмосферной и вакуумной перегонки, комбинированные атмосферно-вакуумные трубчатые установки.

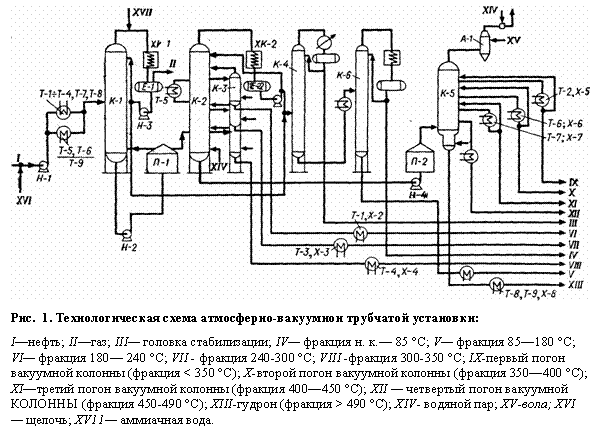

На рис. 6 приводится технологическая схема атмосферно-вакуумной установки производительностью 1 млн. т нефти в год, рассчитанной на переработку восточных сернистых нефтей и эксплуатирующейся на многих нефтеперерабатывающих заводах.
Нефть из резервуаров промежуточного парка забирают насосом Н-1 и пропускают двумя потоками через сырьевые теплообменники. Для предотвращения коррозии оборудования к нефти добавляют раствор щелочи. Первый поток нефти подогревается в Т-1—фракцией 180—240 °С, в Т-2—первым погоном вакуумной колонны, в Т-3 — фракцией 240—300 °С, в Т-4 — фракцией 300— 350 °С, в Т-7—третьим погоном вакуумной колонны, в Т-8—гудроном.
Второй поток нефти проходит через теплообменники циркуляционного орошения атмосферной колонны Т-5, среднего циркуляционного орошения вакуумной колонны Т-6 и гудрона Т-9. После теплообменников нефть объединяется в один поток и поступает с температурой 220° С в первую, отбензинивающую колонну К-1.
Верхний продукт колонны К.-1 — пары бензиновой фракции с концом кипения 120—150°С конденсируются в конденсаторе-холодильнике погружного типа ХК-1 и поступают в рефлюксную емкость Е-1, откуда часть верхнего продукта насосом Н-3 возвращается в К-1 в качестве орошения (флегмы), а балансовое количество насосом Н-5 подают на стабилизацию в стабилизатор бензина К-4 или выводят с установки.
В рефлюксной емкости Е-1 происходит также выделение газа, который поступает на установки атмосферной перегонки вместе с нефтью. Вследствие наличия газа давление в рефлюксной емкости и отбензинивающей колонне повышенное, оно составляет 3—4 ат.
Отбензиненную нефть — нижний продукт К.-1 — забирают насосом Н-2 и направляют в трубчатую печь П-1, полезная тепловая нагрузка которой составляет 16 млн. ккал/ч. Часть выходящего из печи потока возвращается в К.-1, внося дополнительное количество тепла, необходимое для ректификации.
Остальная часть нагретой полуотбензиненной нефти поступает в основную атмосферную колонну К-2, где разделяется на несколько фракций. Температура нефти на входе в К-2 по проекту составляет 320°С, а на практике поддерживается более высокой— до 350°С.
Для снижения температуры низа колонны и более полного извлечения из мазута светлых нефтепродуктов ректификацию в К.-2 проводят в присутствии водяного пара. Пар подается в нижнюю часть колонны в количестве 1,5—2% в расчете на остаток.
С верха колонны К-2 уходят пары бензиновой фракции с концом кипения 180 °С, а также водяной пар. Пары поступают в конденсатор-холодильник ХК-2, после конденсации продукт попадает в емкость-водоотделитель Е-2. Отстоявшийся от воды тяжелый бензин забирают насосом Н-6 и подают совместно с верхним погоном К-1 в К-4. Часть бензина из Е-2 возвращается в К-2 в качестве острого орошения.
Из колонны К-2 выводятся также три боковых погона — фракции 180—240 °С, 240—300 °С и 300—350 °С. Эти погоны поступают первоначально в самостоятельные секции отпарной колонны К-3, где из боковых погонов в присутствии водяного пара удаляются легкие фракции. Освобожденные от легких фракций целевые продукты в жидком виде выводятся с установки, а пары легких фракций возвращаются в К.-2. Расход водяного пара составляет 1,5—2,0% в расчете на целевой продукт.
