Работа анализаторов.

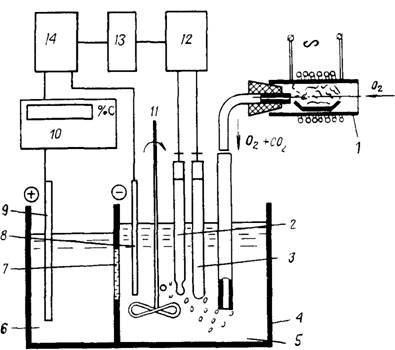

Рис.2. Элементарная схема экспресс-анализатора стали на углерод'.
1-трубчатая печь; 2-измерительный электрод, 3-вспомогательный электрод; 4-электролитическая ячейка, 5-поглотительный раствор; б-вспомогательный раствор, 7-проницаемая для тока перегородка; 8- катод, 9-анод; 10-интегратор тока (пересчетное и индикаторное устройство); 11-мешалка, 12-высокоомныи усилитель рН-метра; 13-преобразователь "U→Тц", 14-стабилизатор тока.
В анализаторах применён метод автоматического титрования по величине рН. Функциональная схема, поясняющая принцип работы анализаторов, приведена на рис.2. Навеска стали, помещённая в фарфоровую лодочку, сжигается в трубчатой печи (1) в потоке очищенного от примесей кислорода. Образовавшийся при сжигании содержавшегося в стали углерода углекислый газ уносится потоком кислорода в электролитическую ячейку (4) датчика и поглощается в ней раствором (5), вызывая его закисление.
Закисление раствора приводит к изменению э.д.с. электродной системы (2), (3) и соответствующему изменению выходного напряжения высокоомного усилителя рН-метра (12), которое затем преобразователем (13) преобразуется в импульсы напряжения с длительностью, пропорциональной значению этого напряжения. Импульсы напряжения стабилизатором тока (14) преобразуются в импульсы тока, протекающие по участку цепи: анод (9)-вспомогательный раствор (6)-токопроницаемая целлофановая перегородка (7)-поглотительный раствор (5)-катод (8), вызывают восстановление ионов водорода на катоде, нейтрализуя кислоту, образующуюся при поглощении углекислого газа. Количество электричества, потребовавшегося для нейтрализации, фиксируется пересчётным и индикаторным устройством (10), отградуированным в % массовой доли углерода.
В состав поглотительного раствора входят хлористый стронций и хлористый калий. При поглощении углекислого газа происходят следующие реакции:
СО2+Н2О=Н2СО3
Н2СО3+SrCl2=SrCO3+2HCl
HCl=H++Cl-
При протекании генераторного тока катионы водорода восстанавливаются:
2Н+2е - =Н2
На цинковом аноде при протекании тока образуются ионы цинка, взаимодействующие со вспомогательным электролитом, содержащим хлористый калий и ферроцианид калия:
Zn-2e-=Zn2+; 3Zn2++2Fe (CN)64+→K2Zn3[ (CN)6]2
Образовавшаяся комплексная соль цинка выпадает в осадок.
