Лазерное распыление
Метод лазерного распыления был использован для получения эндометаллофуллеренов еще в первой работе [3]. Для образования эндоэдральных фуллеренов необходимо присутствие в высокотемпературной области определенного количества паров того элемента, который должен быть заключен внутрь углеродного каркаса. В первых работах это достигалось использованием специально приготовленного материала мишени, представляющего собой графит низкой плотности, вымоченный в водном растворе соли LaCl3. Поверхность графитового диска подвергалась воздействию импульсов сфокусированного лазерного излучения с длиной волны 532 нм, длительностью 5 нс. и энергией 30 – 40 мДж (рис. 2). После окончания лазерного импульса облучаемая поверхность обдувалась потоком гелия, который формировалась в импульсном сопле. Углеродный пар, содержащий также примесь паров лантана, уносился потоком гелия, и по мере остывания атомов углерода происходила конденсация, сопровождаемая образованием кластеров углерода. Полученный таким образом поток кластеров направлялся в камеру масс-спектрометра. Масс-спектры продуктов термического испарения материала мишени наряду с полыми фуллеренами С60, С70 и др. также содержали эндоэдральные фуллерены La@C60 и La2@C60.
 |

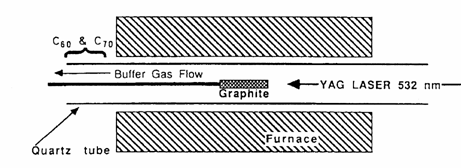

Рис. 2.
Схема установки лазерного испарения графита для получения фуллеренов и эндометаллофуллеренов.
Синтез эндоэдральных фуллеренов в микроколичествах был впервые осуществлен в работе [14], существенной особенностью, которой было использование в качестве лазерной мишени композитного материала, полученного прессованием La2O3, графитового порошка и смолы. Мишень помещалась в цилиндрическую, заполненную гелием, подогреваемую камеру. Как показали результаты масс-спектрометрического анализа, при лазерном облучении металлографитового материала в атмосфере гелия наряду с полыми фуллеренами образуются также эндоэдральные соединения типа La@C2n, где n³30.
Метод получения эндоэдральных фуллеренов посредством лазерного воздействия на мишени из композитного материала не нашел в дальнейшем широкого применения, что связано в первую очередь с его весьма низкой производительностью, а также малым выходом эндоэдралов.
Смотрите также
Кремний, полученный с использованием геттерирования расплава
В бездефектной технологии
изготовления ИС для уменьшения влияния термодефектов используются методы
пассивного геттерирования примесей в пластинах. К таким методам относятся
"внешнее г ...
Третий закон термодинамики
Понятие химического сродства. Известно, что многие
вещества реагируют друг с другом легко и быстро, другие вещества реагируют с
трудом, а третьи – не реагируют. Исходя из этого, вывели предположени ...
Влияние сульфид-ионов на кинетику и механизм растворения золота в тиокарбамидных растворах
Известно, что в отсутствие на поверхности каталитически активных
частиц золото растворяется в тиокарбамидных растворах с очень малой скоростью
[1-3]. Кинетика и механизм процесса в этих усло ...
