Результаты и их обсуждение

Известно [1, 2], что 6-метилурацил и его производные являются физиологически активными лекарствами и широко применяются в лечебной практике. Однако до сих пор не синтезированы полимерные формы данного лекарства, которые привели бы к расширению или к более эффективному использованию их в медицине. Целью настоящего сообщения является исследование (со)полимеризации ММА в присутствии 6-метилурацила и его производных, а также в синтезе оксиметилурацилэпоксиакрилатного олигомера и его полимера.

Описание: http://inkat.ru/images/books/2874/referat/79277-1.jpg

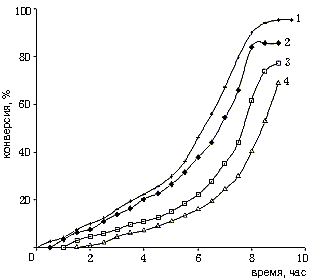

Рис. 1. Кинетика полимеризации ММА в присутствии соединения II. 2 - 0.62 %, 3 - 1.25 %, 4 -2.50 %, 1 - без добавки. Инициатор - ДАК 0.05 % масс, Т=50о С.

Описание: http://inkat.ru/images/books/2874/referat/79277-2.jpg

Рис. 2. Кинетика полимеризации ММА в присутствии соединения III. 1 - 0.25 %, 2 - 0.12 %, 3 - 0.06 % мас. Инициатор - ДАК 0.05 % мас., Т=50о С.

Плохая растворимость 6-метилурацила и его производных в виниловых мономерах (метилметакрилат, стирол, акриловая кислота)ограничивает использование их в качестве добавки в радикальной блочной (со)полимеризации. В этом ряду исключение составляют 1,3-диаллил-6-метилурацил и 1,3-диаллил-5-оксиаллил-6-метилурацил, которые ограниченно растворимы в метилметакрилате. Оба соединения оказывают ингибирующее влияние (kz/kp=0,11) на полимеризацию ММА, инициированной ДАК (рис. 1). Энергия активации полимеризации ММА в присутствии 1,3-диаллил-6-метилурацила составляет 14,3 ккал/моль. Из рис. 1 видно, что 1,3-диаллил-6-метилурацил, как и все аллильные соединения в радикальной полимеризации [3], является ингибитором полимеризации ММА. Причем чем больше концентрация 1,3-диаллил-6-метилурацила, тем больше эффект ингибирования. Однако вхождение в полимерную цепь полиметилметакрилата (ПММА) звеньев данного соединения не наблюдается (функциональный и ЯМР С13 анализы). Другая картина (рис. 2) - при полимеризации ММА в присутствии 1,3-диаллил-5-оксиаллил-6-метилурацила, где по полученным данным (функциональный, ЯМР С13 и ИК анализы) наблюдается вхождение в основную цепь полиметилметакрилата данного соединения, видимо, по схеме:

Описание: http://inkat.ru/images/books/2874/referat/79277-3.jpg

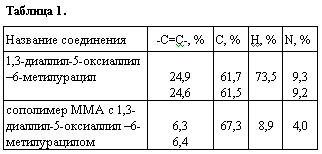

Подтверждением этой схемы являются значения функционального анализа состава многократно переосажденного полимера ПММА с 1,3-диаллил-5-оксиаллил-6-метилурацилом (табл. 1)

Описание: http://inkat.ru/images/books/2874/referat/79277-4.jpg.

Однако более детального исследования процесса сополимеризации (установление, например, констант сополимеризации) по причине низкой растворимости этого соединения в ММА (< 2,5% мас.) провести не удается. Из других направлений синтеза полимеров 6-метилурацила перспективным, видимо, является синтез эпоксиакрилатов эпоксидированных производных 6-метилурацила (соединения V и VI) путем этерификации последних (мет)акриловой кислотой. Так, синтезированные этим способом олигомеры представляют собой вязкие массы от желтого до темно-желтого цвета следующих структур:

Описание: http://inkat.ru/images/books/2874/referat/79277-5.jpg

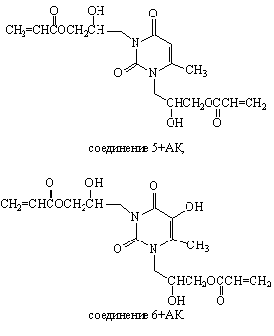

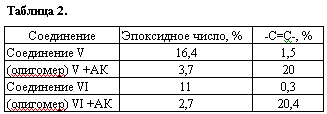

Соединение 5+АК и соединение 6+АК - олигомеры. Их элементный состав приведен в табл. 2.

Описание: http://inkat.ru/images/books/2874/referat/79277-6.jpg

Описание: http://inkat.ru/images/books/2874/referat/79277-7.jpg

Рис. 3. Кинетика набухания полимеров соединений V(1) и VI (2) в ТХЭ при 50о С.

В ближней ИК спектрах синтезированных олигомеров обнаруживаются исчезновение полосы эпоксидной структуры и появление полос, характерных для виниловой связи. Строение этих олигомеров характеризуют также спектры ЯМР С13. Судя по значениям данной таблицы, полученные олигомеры производных 6-метилурацила содержат в своем составе в основном диакрилаты. В результате полимеризации данных олигомеров в присутствии как фотоинициатора (бензофенон, 5 % мас.), так и термических инициаторов (ДАК 0,1 % мас., 50о С ) получены трехмерные полимеры, которые нерастворимы в известных растворителях. Кинетика набухания этих полимеров в трихлорэтилене приведена на рис. 3. Видно, что полимер на основе соединения VI обладает большей степенью сшивки, чем V. Вероятно, это связано с участием гидроксильны групп диакрилата на основе соединения урацила VI. Таким образом, изучено поведение 6-метилурацила и его производных в радикальной блочной полимеризации метилметакрилата. Показано, что они плохо растворимы в исходном мономере и являются сильными ингибиторами как термо-, так и фотополимеризации. Диакрилат на основе эпоксидированного 6-метилурацила при полимеризации образовывает сшитый нерастворимый полимер, в состав которого входит физиологически активный 6-метилурацил.

Смотрите также

Синтез 1,1-дихлор-2-метил-2-фенилциклопропана
...

Карбоновые кислоты - свойства, получение и производные
...

Синтез нанокристаллических полупроводниковых частиц
...
