Разработка защитных материалов на основе различных полимеров

Полезные материалы / Перспективные композиты XXI века на основе органических и неорганических полимеров и новые металлические сплавы, приоритетные технологии, структура, свойства / Разработка защитных материалов на основе различных полимеров
Страница 2

Анализ семейства кривых третьего участка показывает, что по всей вероятности уже дисперсная фаза полиэтилена начинает играть превалирующую роль в реализации прочностных свойств композиции.

В отличие от термодинамически несовместимых композитов, показатель прочности при растяжении термодинамически совместимых эпоксидных олигомеров и композитов на их основе носит более сложный характер (рис.2).

Как видно из кривых рис. 2, прямой зависимости между показателем прочности и составом не наблюдается, хотя выражена тенденция к увеличению прочности при растяжении. Здесь также можно выделить три области семейства кривых. Видно, что в области малых содержаний (5-10 масс.ч.) Э-181 наблюдается существенный рост показателя прочности, что, по-видимому, обусловлено регулирующим влиянием малых добавок.

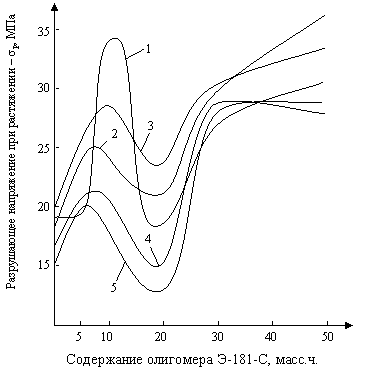

Подпись: Рис. 2. Зависимость предела прочности эпоксидных композиций (ЭИС-1:Э-181) от содержания олигомера Э-181 при различных скоростях растяжения до разрыва: 1 – 10 мм/мин; 2 – 20 мм/мин; 3 – 50 мм/мин; 4 – 80 мм/мин; 5 – 100 мм/мин

С увеличением содержания эпоксидного олигомера Э-181 наблюдается снижение показателя прочности при растяжении до исходного. По всей вероятности, в этой области (10-20 масс.ч.) происходит структурная пластификация матрицы. При этом реакционная способность матрицы в 3 раза выше, чем у дисперсной фазы, и не исключена вероятность образования областей с недостаточно отвержденными фрагментами. Причем, в I и II областях кривые показателя прочности имеют практически эквидистантный вид.

При дальнейшем увеличении содержания эпоксидного олигомера Э-181 наблюдается экстремальный рост показателя и последующая стабилизация после 30 масс.ч. В указанной области дисперсная фаза становится непрерывной и здесь можно говорить об образовании биполимерной композиции с взаимопроникающими сетками. При этом возможны, в зависимости от технологических параметров, два варианта: происходит либо пластификация основной матрицы, либо упрочнение более слабой матрицы, но уже на основе эпоксидного олигомера Э-181.

С целью выяснения полной характеристики этих композиций, без которых нельзя однозначно рекомендовать их как защитные материалы, нами были получены композиции с оптимальным содержанием ЭИС-1, ПЭ и Э-181 и определен комплекс их свойств (см. таблицу).

Комплексные свойства композиций, содержащих оптимальное количество компонентов

№

п/п

Показатели

ЭИС-1:ПЭ

90:10 масс.ч.

ЭИС:1Э-181

70:30 масс.ч.

1.

Теплостойкость по Вика, оС

130

160

2.

Теплостойкость по Мартенсу, оС

120

150

3.

Предел прочности при растяжении, МПа

22

28

4.

Предел прочности при сжатии, МПа

140

200

5.

Предел прочности при изгибе, МПа

45

60

6.

Ударная вязкость, кДж/м2

4,0

6,0

7.

Твердость по Бринелю, МПа

150

220

8.

Водопоглощение, %

0,3

0,4

9.

Адгезия к стали, МПа

22,5

34

10.

Адгезия к алюминию, МПа

20

24

Страницы: 1 2 3

Смотрите также

Пиразолы, тетразолы и триазолы
...

Современные и перспективные требования  и технологии к качеству тяжелых моторных и судового маловязкого топлива
  Настоящие технические условия распространяются на топливо маловязкое судовое получаемое из дистиллятных фракций прямой перегонки и вторичной переработки нефти. Топливо маловязкое судов ...

Полистирол
...
