Литье под давлением

Наиболее удобным .процессом для производства изделий из термоплас­тичных полимеров является процесс литья под давлением. Несмотря на то что стоимость оборудования в этом процессе достаточно высока, его несомненным достоинством является высокая производительность. В этом процессе дозированное количество расплавленного термопластичного поли­мера впрыскивается под давлением в сравнительно холодную пресс-фор­му, где и происходит его затвердевание в виде конечного продукта.

Аппарат для литья под давлением изображен на рис.6. Процесс сос­тоит из подачи компаундированного пластического материала в виде гра­нул, таблеток или порошка из бункера через определенные промежутки времени в нагретый горизонтальный цилиндр, где и происходит его раз­мягчение. Гидравлический поршень обеспечивает давление, необходимое для того, чтобы протолкнуть расплавленный материал по цилиндру в фор­му, расположенную на его конце. При движении полимерной массы вдоль горячей зоны цилиндра устройство, называемое "торпедой", способствует однородному распределению пластического материала по внутренним стенкам горячего цилиндра, обеспечивая таким образом равномерное распределение тепла по всему объему. Затем расплавленный пластический материал впрыскивают через литьевое отверстие в гнездо пресс-формы.

В простейшем виде пресс-форма представляет собой систему из двух частей: одна из частей движущаяся, другая — стационарная (см. рис.6). Стационарная часть пресс-формы фиксируется на конце цилиндра, а под­вижная снимается и надевается на нее. При помощи специального меха­нического устройства пресс-форма плотно закрывается, и в это время происходит вспрыскивание расплавленного пластического материала под давлением 1500 кг/см2. Закрывающее механическое устройство долж­но быть сделано таким образом, чтобы выдерживать высокие рабочие давления. Равномерное течение расплавленного материала во внутренних областях пресс-формы обеспечивается ее предварительным нагревом до определенной температуры. Обычно эта температура несколько ниже температуры размягчения прессуемого пластического материала. После заполнения формы расплавленным полимером ее охлаждают циркулирую­щей холодной водой, а затем открывают для извлечения готового изделия. Весь этот цикл может быть повторен многократно как в ручном, так и в автоматическом режиме.

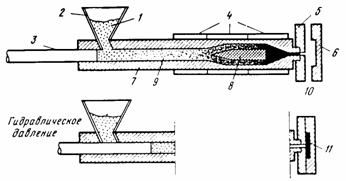

Рис 6. Схематическое изображение процесса литья под давлением

1 — компаундированный пластический материал; 2 — загрузочная воронка; 3 — поршень; 4 — электрический нагревательный элемент; 5 — стационарная часть формы;

6 — подвижная часть формы; 7 — основной цилиндр; 8 - торпеда; 9 - размягченный пластический материал; 10 — пресс-форма; 11 - изделие, сформованное методом литья под давлением

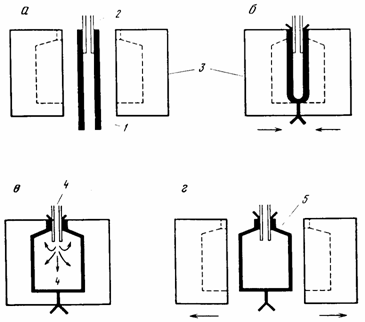

Рис.7. Схематическая диаграмма, объясняющая стадии процесса пневмоформования

а — заготовка, помещенная в открытую пресс-форму; б — закрытая пресс-форма;

в — вдувание воздуха в пресс-форму; г — открывание пресс-формы. 1— заготовка;

2 - игла для подачи воздуха; 3 - пресс-форма; 4 - воздух; 5 - изделие, изготовлен­ное методом пневмоформования
