Циклические методы.
В основе циклических методов лежит способность двуокиси серы поглощаться при низких температурах, а затем при повышении температуры выделяться в чистом виде. В некоторых случаях для абсорбции SO2 используются твердые сорбенты. Циклические методы извлечения двуокиси серы являются наиболее эффективными и нашли применение в промышленности.
Принципиальная схема извлечения и концентрирования SO2 циклическим методом показана на рис. 6. Охлажденный и очищенный от механических примесей газ поступает в абсорберы /, орошаемые поглотителем. Очищенный газ выбрасывается в атмосферу, а поглотительный раствор нагревается в теплообменнике 3

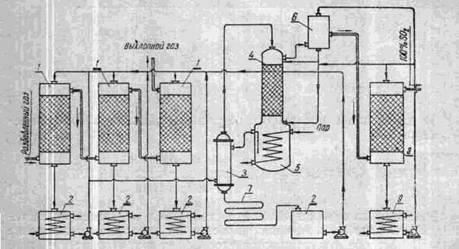

Рис. 6. Схема очистки газов от двуокиси серы циклическим методом.
и направляется в отгонную колонну 4, снабженную кипятильником 5. Смесь водяных паров с SO2 поступает в конденсатор 6, а затем в холодильную башню 8, орошаемую циркуляционной холодной водой (насыщенной SO2). Водяные пары конденсируются, а чистая двуокись серы извлекается из системы. Раствор охлаждают в холодильниках 7 и 9 и собирают в емкости 2.
